Спектральный анализ

Спектральный анализ включает в себя использование специального радиооборудования, предназначенного для мониторинга полос частот, используемых беспроводными устройствами Wi-Fi. Поскольку что эти частоты нелицензированные, они часто используются источниками сигнала, использующими стандарты данных, отличных от Wi-Fi, например, такими как беспроводные камеры, микроволновые печи или беспроводные телефоны, что создает помехи. Назначение спектрального анализа – детектировать и идентифицировать источники помех, устранять их и/или идентифицировать каналы беспроводных сетей, где помехи будут минимальны. Хотя спектральный анализ не является обязательной частью инспектирования, он может быть крайне полезен, особенно в зонах с большой плотностью радиопомех.

Системные требования

TamoGraph позволяет проводить спектральный анализ одновременно с пассивными инспектированиями с использованием USB-анализаторов спектра Wi-Spy и WiPry. Wi-Spy можно приобрести у компании TamoSoft или MetaGeek. Анализатор спектра WiPry можно приобрести у компании TamoSoft или Oscium.

TamoGraph поддерживает следующие модели Wi-Spy:

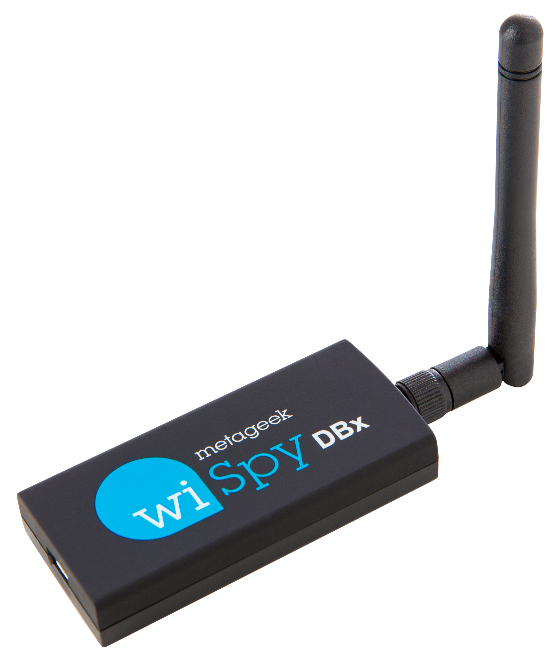

  • Wi-Spy DBx (двухдиапазонная, 2,4 ГГц и 5 ГГц)
  • Wi-Spy 2.4x (однодиапазонная, 2,4 ГГц)
  • Wi-Spy 2.4i (однодиапазонная, 2,4 ГГц)



Picture 46

TamoGraph поддерживает следующие модели WiPry:

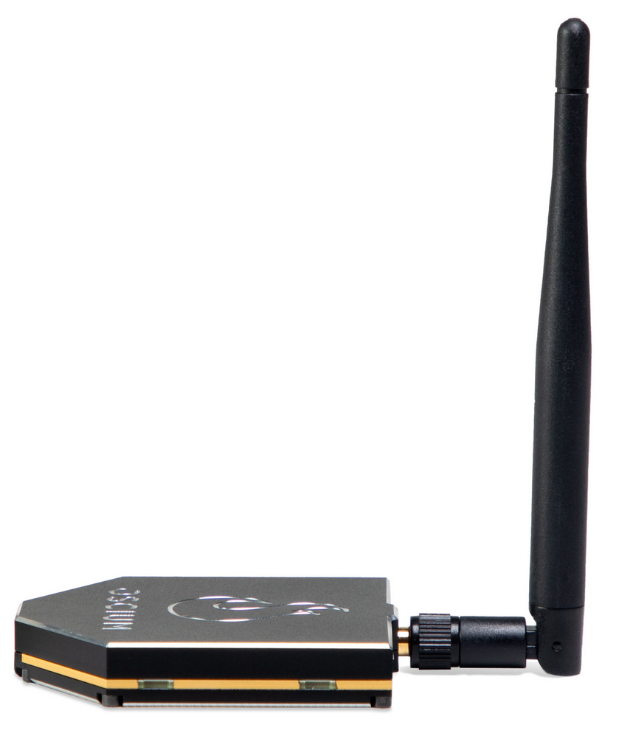

  • WiPry Clarity (трехдиапазонная, 2,4 ГГц, 5 ГГц и 6 ГГц
  • WiPry 2500x (двухдиапазонная, 2,4 ГГц и 5 ГГц



Двухдиапазонная модель Wi-Spy DBx может сканировать оба диапазона по очереди, постоянно переключаясь между ними во время работы. Использование двух устройств Wi-Spy DBx одновременно может улучшить качество данных, поскольку в этом случае TamoGraph будет использовать по одному устройству на диапазон. Обратите внимание, что вы не можете использовать два одинаковых устройства WiPry одновременно. Однако вы можете использовать модели WiPry Clarity и WiPry 2500x, а также комбинировать устройства Wi-Spy и WiPry.

Диаграммы спектральных данных

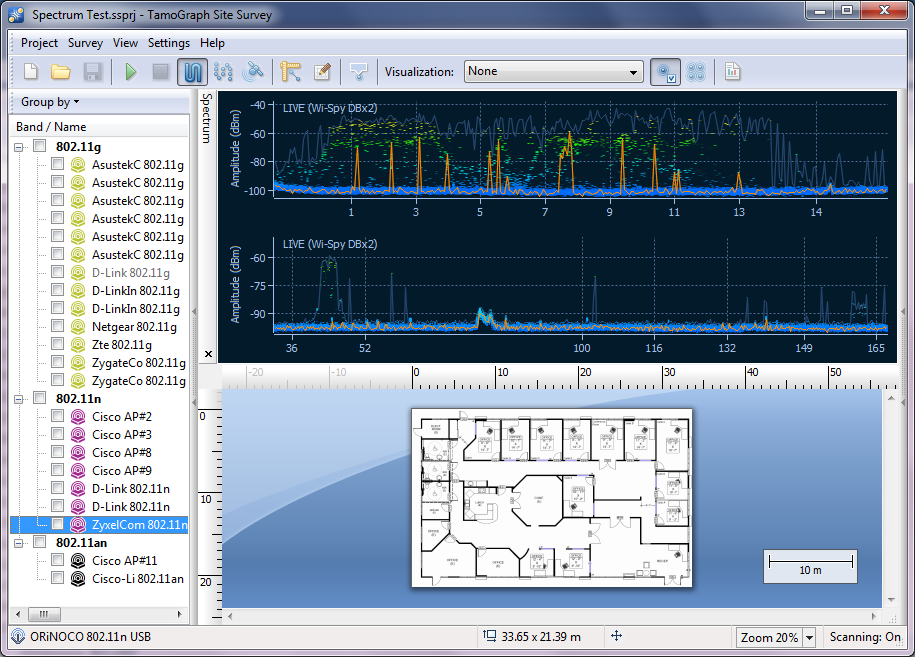

Когда Wi-Spy подключен к компьютеру, картина спектра в реальном режиме времени располагается в центральной панели главного окна TamoGraph, как показано ниже.


Спектральная панель аналогична соответствующей панели Chanalyzer – программы для спектрального анализа фирмы MetaGeek, идущей в комплекте c Wi-Spy. По умолчанию спектральная панель отображает один или два планарных графика для одно- и двухдиапазонных моделей Wi-Spy соответственно.

Вид графиков настраивается через контекстное меню. Выберите 2,4 ГГц, 5 ГГц, 6 ГГц или Двойной для того, чтобы на спектральной панели отображался один диапазон частот или два диапазона одновременно (опции 5 ГГц, 6 ГГц и Двойной доступны только для двух- или трехдиапазонных моделей анализаторов). Выберите Текущий уровень для отображения линии, показывающей текущую амплитуду сигнала; выберите Максимальный уровень для отображения линии, показывающей максимальную амплитуду сигнала. С помощью опции Ось X можно указать единицы измерения для горизонтальной оси: вы можете выбрать между Частотой в МГц и номерами Каналов. При включении вида Водопад приложение отобразит изменение амплитуды во времени. Выберите 1/3, 1/2 или 2/3 размера окна для настройки области окна, занятой водопадным графиком. Спектральная панель может быть отделена от главного окна приложения и отображаться как отдельное плавающее окно. Используйте команды Отделить окно и Прикрепить окно для выполнения соответствующих операций. Вы также можете спрятать спектральную панель, с помощью пункта Вид => Спектр в главном окне приложения.

Обратите внимание: если программа Chanalyzer запущена, то чтобы иметь возможность видеть спектральные данные в TamoGraph, вы должны закрыть ее, поскольку Wi-Spy нельзя использовать несколькими приложениями одновременно.

Проведение инспектирования со спектральным анализом

Спектральные данные могут собираться или одновременно с пассивными инспектированиями или только в спектральном режиме (вам будет предложено выбрать одну из двух опций в диалоге выбора типа инспектирования). Процедура инспектирования аналогична стандартным пассивным инспектированиям и детально рассмотрена в главе Сбор данных. Для сбора спектральных данных во время пассивного инспектирования просто вставьте Wi-Spy в USB-порт вашего компьютера до начала инспектирования. Однако есть несколько нюансов, на которые следует обратить внимание:

  • Сбор спектральных данных нельзя проводить одновременно с активными инспектированиями. Во время активных инспектирований спектральные данные могут быть искажены из-за влияния близко расположенного Wi-Fi-адаптера, отсылающего и принимающего большие объемы данных. По этой причине сбор спектральных данных невозможен при проведении активных или одновременных пассивных + активных инспектирований.
  • Методика сбора данных для спектрального инспектирования отличается от стандартных инспектирований Wi-Fi. Во время проведения спектральных инспектирований требуется затрачивать больше времени на сбор данных в каждой точке инспектирования до передвижения к следующей точке. Тем не менее, одновременный сбор Wi-Fi и спектральных данных может давать ценную информацию. Мы рекомендуем использовать режим Точка-за-точкой, описанный в главе Сбор данных, поскольку в этом режиме у анализатора спектра есть больше времени для сбора данных по сравнению с Непрерывным режимом. Если вы предпочитаете собирать спектральные данные традиционным способом, т.е. тратить 30 секунд или минуту в каждой из точек или более детально изучать узкий диапазон частот, вы всегда можете сделать это с помощью программы Chanalyzer.

Просмотр собранных спектральных данных

После того, как вы провели инспектирование, спектральные данные могут быть отображены двумя способами. Первый способ – просмотр данных в главном окне приложения. Когда вы наводите курсор мыши на любую точку маршрута инспектирования, спектральная панель отображает график, построенный для данной точки. Поскольку для построения объективного графика требуются данные за существенный промежуток времени (обычно одна минута), график отображает данные, собранные за временной период, начиная от -30 секунд до выбранной точки маршрута инспектирования и заканчивая +30 секундами после выбранной точки маршрута, составляя, таким образом, временной диапазон в одну минуту.

Если вы анализируете точки в самом начале маршрута инспектирования, временной диапазон сдвигается соответствующим образом. Например, для первой точки маршрута, временной диапазон составлял бы первую секунду и заканчивался бы 60-й секундой. Такой же принцип работает для точек, находящихся в самом конце маршрута инспектирования. Когда вы уводите курсор мыши в сторону от маршрута инспектирования, спектральная панель снова начинает отображать данные в реальном времени (если в данный момент подключен Wi-Spy).

Второй способ – просмотр данных в отчетах PDF или HTML. При генерации отчета со спектральными данными маркеры местоположения накладываются на план этажа и маршрут инспектирования, а соответствующая им последовательность спектральных диаграмм добавляется в отчет.

Экспорт спектральных данных

Спектральные данные, собранные во время инспектирований объектов, могут быть экспортированы в WSX-формат для последующего просмотра в программе Chanalyzer фирмы MetaGeek (требуется версия 4.2.1.28 или выше). Для экспорта спектральных данных откройте проект, содержащий инспектирование, проведенное с применением анализатора спектра, выберите инспектирование на вкладке Планы и инспектирования, и нажмите Проект => Экспортировать спектральные данные.
